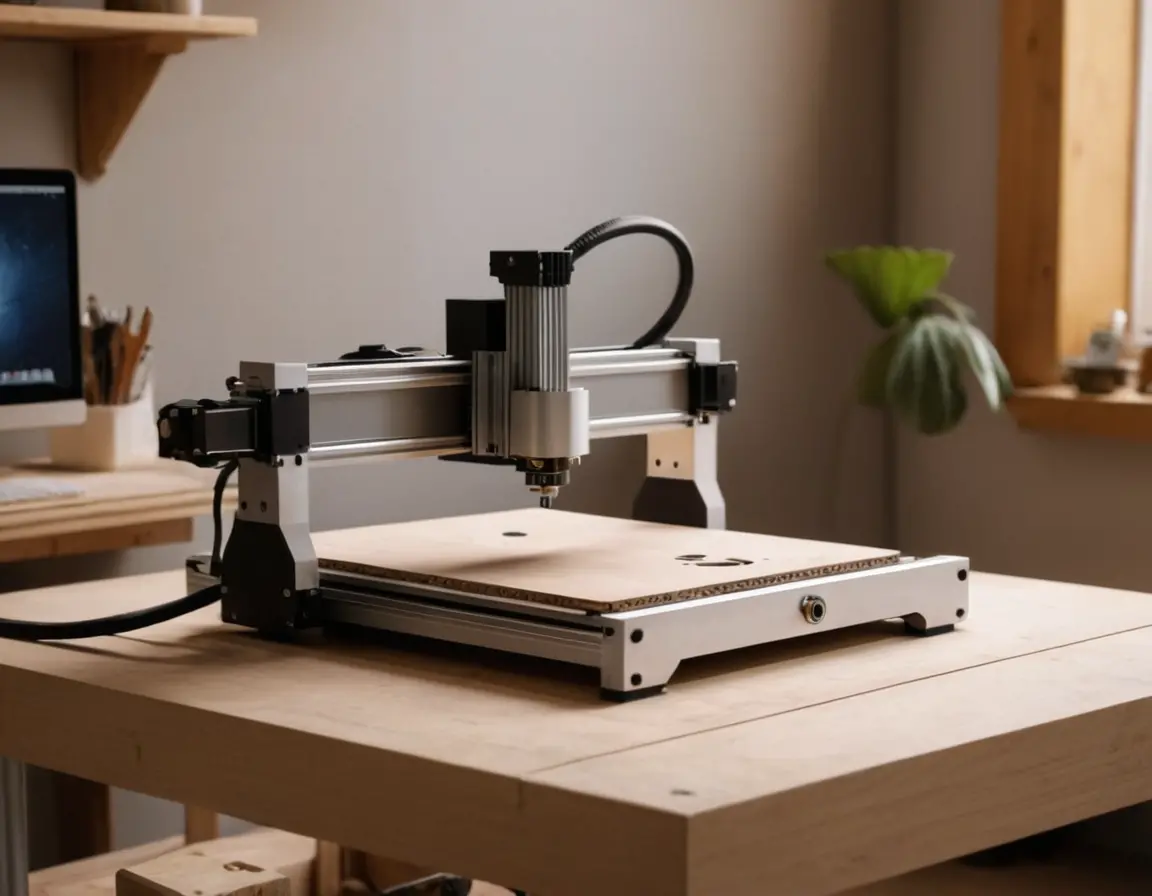

ЧПУ станок своими руками: От мечты к реальности в гараже

Представьте себе машину, которая превращает ваши цифровые чертежи в реальные предметы — от сложных деталей до изящных украшений. Это не фантастика, а ЧПУ (числовое программное управление) станок, и собрать его своими руками — амбициозная, но абсолютно достижимая цель для современного мастера. Этот путь объединяет инженерию, программирование и старомодное ручное творчество, открывая дверь в мир цифрового производства прямо у вас дома.

Что такое ЧПУ станок и зачем он вам?

ЧПУ станок — это устройство, которое по заданной программе автоматически управляет инструментом (фрезой, лазером, гравером) для обработки заготовки. В отличие от ручного труда, он обеспечивает безупречную точность, повторяемость и возможность создавать невероятно сложные формы. Собственный станок — это не просто инструмент, это целая мастерская в одном корпусе для:

• Изготовления деталей для моделей, дронов или собственных изобретений.
• Гравировки по дереву, пластику или мягким металлам.
• Создания мебели, интерьерных элементов, сувениров.
• Прототипирования и малого бизнеса.

Сердце и разум: Ключевые компоненты системы

Самодельный ЧПУ — это конструктор для взрослых. Его можно условно разделить на три блока:

1. Механика: Несущая конструкция и приводы

Это «тело» станка. От его жесткости и точности зависит качество обработки.

• Рама: Чаще всего изготавливается из алюминиевого профиля (например, 20x20 или 30x30 мм), фанеры или МДФ. Алюминиевый профиль — золотая середина: прочный, легкий и удобный для сборки.
• Приводы: Линейные направляющие (цилиндрические валы или рельсовые) и шарико-винтовые пары (ШВП) или зубчатые ремни для передачи движения. ШВП дают большую точность и усилие, ремни — высокую скорость.
• Шаговые двигатели: Преобразуют электрические импульсы в точное угловое перемещение. Выбор зависит от массы каретки и требуемого усилия.
• Шпиндель или гравировальный двигатель: Рабочий инструмент. Для начала подойдет мощный (не менее 300Вт) бесщеточный мотор с цангой под фрезы.

2. Электроника: Мозг и нервная система

Этот блок преобразует команды из компьютера в движение.

• Контроллер (драйверы шаговых двигателей): Плата, например, на базе Arduino с шилдами (RAMPS, CNC Shield) или специализированный контроллер (например, от компании Leadshine). Она получает G-код и управляет двигателями.
• Блок питания: Мощный источник питания на 12-48В для двигателей и контроллера.
• Проводка, концевики: Концевые выключатели (концевики) — критически важны для безопасности. Они определяют нулевые точки и не дают станку «уехать» за пределы рабочей зоны.

3. Программное обеспечение: Интеллект

Работа делится на два этапа:

1. CAD/CAM (Спроектировать и создать управляющую программу): Программы вроде Fusion 360 (бесплатно для энтузиастов), FreeCAD, ArtCAM. Здесь вы создаете 3D-модель и «раскладываете» ее на траектории движения фрезы (генерируете G-код).
2. Управляющая программа (Control Software): GrblController, UGS, bCNC, Mach3. Эта программа загружает G-код и пошагово отправляет команды на контроллер через USB.

Пошаговый план сборки

1. Проектирование: Определите рабочий стол (например, 300x400 мм), нарисуйте чертеж в SketchUp или даже от руки. Продумайте каждое соединение.
2. Закупка компонентов: Составьте спецификацию и закажите всё: от профилей и подшипников до винтов и гаек. Многое можно найти на AliExpress или в специализированных магазинах (ЧПУ-Комплект, RobotClass).
3. Изготовление деталей: Раскрой профиля, сверление отверстий. Здесь пригодятся обычные слесарные инструменты: ножовка по металлу, дрель, штангенциркуль.
4. Сборка механической части: Последовательно соберите ось X (обычно стол), затем ось Y (поперечная каретка) и ось Z (шпиндель). Используйте угольники для проверки перпендикулярности.
5. Монтаж электроники: Аккуратно подключите двигатели, концевики и питание к контроллеру согласно схеме. Первый запуск — всегда волнительно!
6. Настройка и калибровка: Установите программное обеспечение, настройте шаги на миллиметр (шаг двигателя, передаточное отношение), определите рабочие нули.
7. Первый запуск и тесты: Начните с простых фигур на пенопласте или мягкой древесине. Не торопитесь переходить к металлу.

Реальность и бюджет

Собрать простой фрезерный станок для работы по дереву и пластику можно в пределах 20 000 — 50 000 рублей, в зависимости от выбора компонентов. Самые дорогие части — это шаговые двигатели, линейные направляющие и шпиндель. Готовые наборы (киты) упрощают задачу, но лишают вас гибкости и глубокого понимания устройства.

FAQ: Часто задаваемые вопросы

Сложно ли собрать ЧПУ станок новичку?

Это технически сложный проект, требующий базовых навыков в работе с инструментами, понимания основ механики и электрики, а также усидчивости. Но множество руководств, форумов (например, cnclub.ru) и видео на YouTube делают эту задачу посильной для мотивированного человека.

Что можно делать на самодельном станке?

Практически всё, что помещается в его рабочую зону и по твердости не превышает возможностей шпинделя: дерево, фанера, пластики (ПВХ, акрил), печатные платы, мягкие металлы (алюминий, латунь) при аккуратной обработке.

Чем самодельный станок хуже заводского?

Как правило, уступает в жесткости, скорости, точности (особенно на больших размерах) и часто — в удобстве эксплуатации. Заводской станок — это готовое, отлаженное решение. Самодельный — это уникальный инструмент, «заточенный» под ваши нужды, и бесценный опыт его создания.

С чего лучше начать?

Начните с глубокого изучения теории на форумах и YouTube. Затем выберите простую и популярную конструкцию (например, на основе алюминиевого профиля с ременным приводом по осям X и Y), для которой уже есть готовые инструкции и файлы. Не гонитесь за большим размером — компактный станок проще и дешевле собрать.
