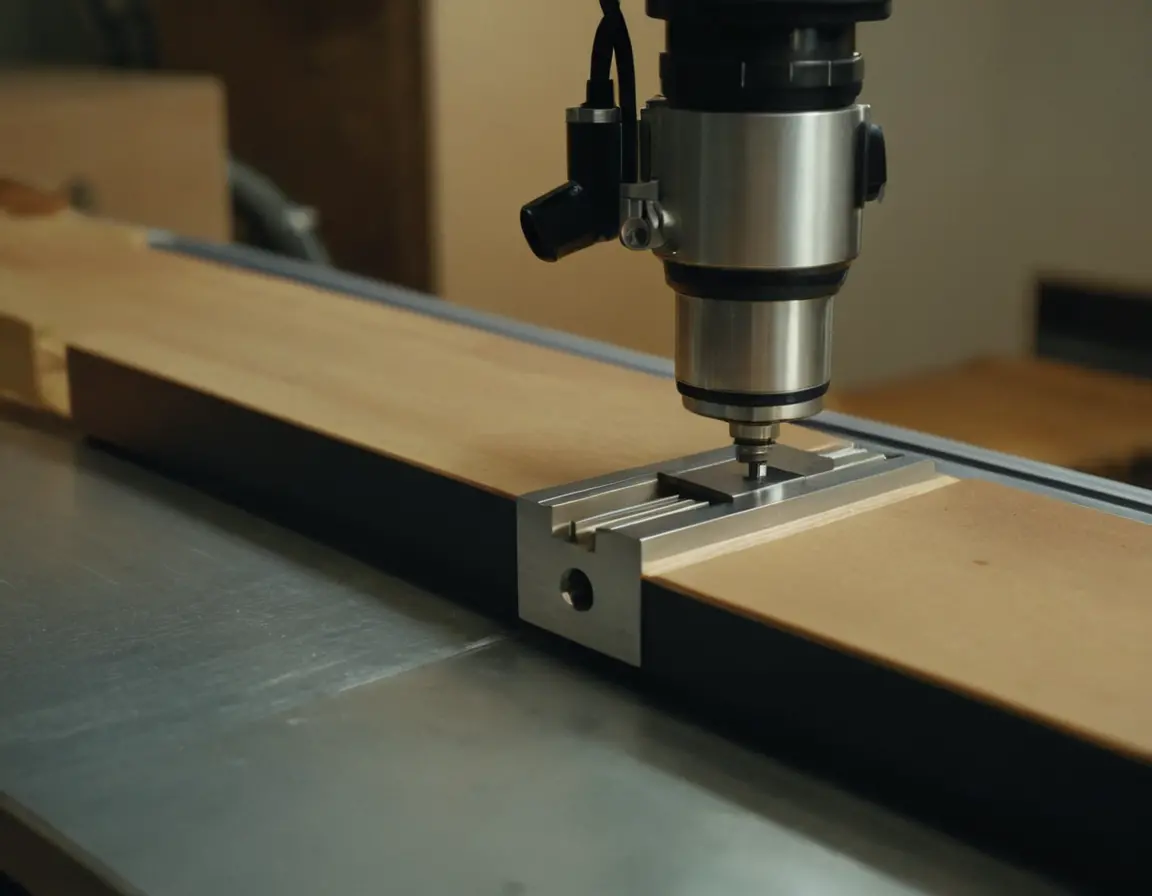

Представьте, что в вашей мастерской стоит устройство, способное с ювелирной точностью вырезать из дерева, пластика или даже металла любую деталь, которую вы спроектировали на компьютере. Это не фантастика, а реальность, доступная каждому увлечённому мастеру. Собрать свой собственный ЧПУ станок — это не только вызов инженерной мысли, но и ключ к безграничным возможностям для творчества, прототипирования и мелкосерийного производства.
Что такое ЧПУ и зачем он вам?
ЧПУ (Числовое Программное Управление) — это принцип, при котором станком управляет компьютер по заранее заданной программе (G-коду). В отличие от ручного инструмента, ЧПУ обеспечивает невероятную повторяемость, точность и возможность изготовления сложнейших форм. Свой станок открывает двери в мир моделизма, изготовления мебели, печатных плат, сувениров и многого другого.
Важный факт: Самодельный станок с ЧПУ редко бывает дешевле готового бюджетного китайского. Главная ценность проекта — в знаниях, опыте и возможности создать аппарат, идеально подогнанный под ваши конкретные задачи.
С чего начать? Три кита проекта
Любой самодельный ЧПУ станок состоит из трёх фундаментальных компонентов: механики, электроники и программного обеспечения. Провал в любом из них ведёт к неудаче всего проекта.
1. Механическая часть: Основа основ
Это рама и система перемещения. От её жёсткости напрямую зависит точность и качество обработки.
- Рама: Чаще всего используется алюминиевый профиль (например, 20x20, 30x30 мм), фанера, МДФ или стальные уголки. Профиль удобен для сборки и настройки.
- Привод: Шарико-винтовые пары (ШВП) — золотой стандарт для точности и отсутствия люфта. Более бюджетный вариант — зубчатые ремни (для гравировальных станков) или резьбовые шпильки.
- Направляющие: Цилиндрические валы с линейными подшипниками или профильные рельсовые направляющие. Вторые дороже, но обеспечивают высочайшую жёсткость.
- Шпиндель: Сердце станка. Можно начать с мощного гравера, но для серьёзной работы лучше подойдёт частотный преобразователь и водяной/воздушный шпиндель.
2. Электронная начинка: Мозг и нервы
- Контроллер: Плата, которая преобразует сигналы с компьютера в команды для двигателей. Самые популярные — Arduino с шилдами (GRBL) или готовые контроллеры на базе TB6560, DM542.
- Шаговые двигатели: Выбираются исходя из предполагаемых нагрузок. Для станка с рабочей зоной 300x300 мм часто хватает двигателей NEMA 17, для более крупных — NEMA 23.
- Блок питания: Мощный и стабильный источник питания для контроллера и двигателей.
- Проводка и концевики: Концевые выключатели (датчики) для автоматического определения нулевой точки и предотвращения выхода за рабочий диапазон.
3. Программное обеспечение: Душа станка
Работа делится на два этапа:
- CAD/CAM (Спроектировать и создать управляющую программу): Fusion 360, FreeCAD, ArtCAM, Inkscape с плагинами. Здесь вы создаёте 3D-модель и «раскладываете» её на траектории для резца.
- Управляющая программа (Sender): Candle, Universal G-code Sender, Mach3, LinuxCNC. Эта программа загружает G-код и в реальном времени управляет станком через USB или LPT-порт.
Пошаговый план сборки
- Проектирование. Нарисуйте в SketchUp, Fusion 360 или даже на бумаге чертёж вашего будущего станка с учётом размеров заготовок.
- Закупка комплектующих. Составьте детальную спецификацию и закажите всё необходимое.
- Сборка механической части. Сначала рама, затем оси X, Y, Z. Используйте уровень и угольник. Жёсткость — ваш приоритет.
- Монтаж электроники. Аккуратно подключите двигатели, концевики и шпиндель к контроллеру согласно схемам.
- Настройка ПО. Прошивка контроллера (например, GRBL), настройка шага на миллиметр для каждой оси, калибровка.
- Первый запуск и тесты. Начните с простых фигур на пенопласте или мягком дереве. Проверьте точность, отсутствие вибраций.
Совет: Не стремитесь сделать станок «на всё сразу». Определите основную задачу (гравировка по дереву, фрезеровка алюминия) и оптимизируйте конструкцию под неё. Универсальность — враг точности и бюджету.
FAQ: Ответы на частые вопросы
Сколько стоит собрать ЧПУ станок своими руками?
Бюджет сильно варьируется: от 15-25 тыс. рублей за простой гравировальный станок из фанеры до 100+ тыс. рублей за серьёзный аппарат на профильных направляющих и ШВП для обработки алюминия.
Можно ли собрать станок без навыков программирования и электроники?
Да, но готовьтесь к интенсивному обучению. Вам придётся разобраться в основах. Однако, сообщества энтузиастов (например, на форумах CnCClub.ru) и множество готовых инструкций на YouTube сильно упрощают задачу.
Какой материал лучше обрабатывать на самодельном станке?
Начинайте с дерева, МДФ, пластика (ПВХ, акрил) и композитных материалов. Переход на мягкие металлы (алюминий, латунь) требует очень жёсткой конструкции, качественного шпинделя и правильного выбора инструмента и скоростей резания.
Где брать чертежи и проекты?
В открытом доступе много проектов: популярный «Mendel» (деревянный), «PrintNC» (металлический, на основе профильной трубы). Изучите сайты Thingiverse, GrabCAD и специализированные форумы.
Что сложнее всего в сборке?
Чаще всего проблемы возникают на этапе точной механической сборки (устранение люфтов, перекосов) и тонкой настройки электроники и ПО. Терпение и методичность здесь важнее скорости.
