Представьте себе прибор, который может рассказать вам всю правду о батарейке, проверить здоровье розетки, найти обрыв в проводе и даже диагностировать неисправность в бытовой технике. Это не магия, а мультиметр — универсальный измерительный инструмент, который должен быть в арсенале каждого домашнего мастера, радиолюбителя или просто любознательного человека. Давайте разберемся, как им пользоваться, не боясь удара током или поломки устройства.
Что такое мультиметр и зачем он нужен?
Мультиметр (или тестер) — это комбинированный электроизмерительный прибор, объединяющий в себе несколько функций. В самом названии кроется суть: «мульти» — много, «метр» — измерять. Базовый набор возможностей любого мультиметра включает измерение напряжения, силы тока и сопротивления. Более продвинутые модели могут проверять емкость конденсаторов, частоту, температуру, целостность соединений (прозвонка) и даже параметры транзисторов.
Важно! Перед любыми измерениями в розетке или электроприборах, убедитесь, что вы понимаете, что делаете. Неправильное обращение с мультиметром под напряжением опасно для жизни. Если вы новичок, начинайте с измерений напряжения батареек.
Знакомство с прибором: органы управления

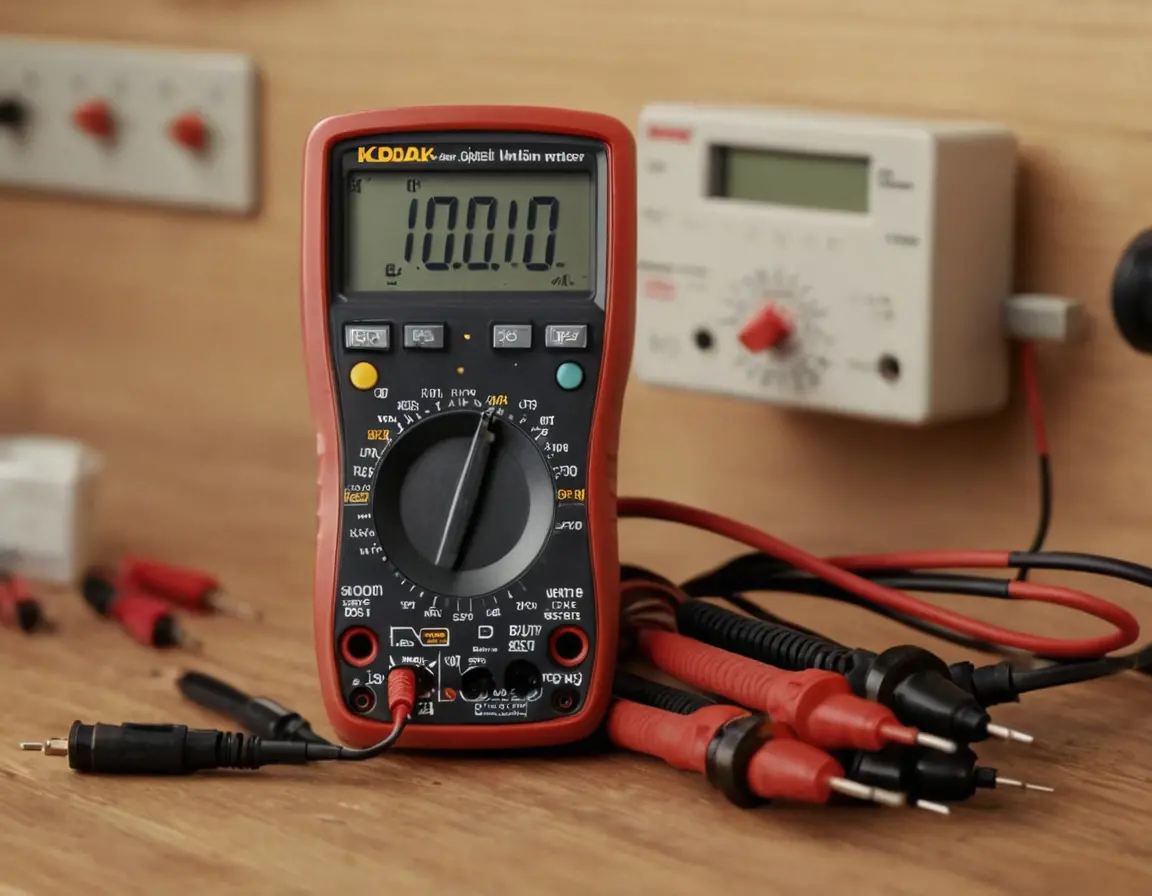

Большинство мультиметров, даже недорогих, имеют схожую компоновку. В центре внимания — поворотный переключатель, дисплей и гнезда для щупов.
Гнезда для щупов
- COM (Common) — общее гнездо. Сюда всегда подключается черный (минусовой) щуп.
- VΩmA (или VΩ) — гнездо для измерения напряжения (V), сопротивления (Ω) и малых токов (mA, обычно до 200-500 мА). Сюда подключается красный (плюсовой) щуп для большинства задач.
- 10A (или 20A) — специальное гнездо для измерения больших токов (до 10/20 Ампер). Красный щуп переставляется сюда ТОЛЬКО для измерения силы тока, иначе можно спалить предохранитель или сам прибор.
Поворотный переключатель
Он разбит на сектора, обозначенные символами:
- DCV или V⎓ — измерение постоянного напряжения (батарейки, аккумуляторы, блоки питания).
- ACV или V~ — измерение переменного напряжения (розетка 220В, бытовая сеть).
- DCA или A⎓ — измерение постоянного тока (сила тока в цепи).
- Ω — измерение сопротивления.
- Значок диода/звука (⎓▷|) — режим прозвонки. Прибор издает звук, если сопротивление между щупами мало (провод цел, контакт есть).
Практика: как что измерять
1. Измерение напряжения (батарейка)
Это самое безопасное и простое измерение. Установите переключатель в положение DCV на значение, заведомо большее ожидаемого (для пальчиковой батарейки AA — 2В или 20В). Черный щуп — к минусу (плоский контакт), красный — к плюсу (выступ). На дисплее появится значение, например, 1.58В. Если поставить щупы наоборот, перед цифрой появится знак «минус».
2. Измерение напряжения в розетке (ОСТОРОЖНО!)
Переключатель — в положение ACV 750В (или 600В). Ни в коем случае не касайтесь металлических частей щупов! Вставьте щупы в отверстия розетки. Полярность не важна. На дисплее должно быть значение около 220-230В.
Золотое правило: При измерении напряжения мультиметр подключается ПАРАЛЛЕЛЬНО источнику или нагрузке. Щупы просто прикасаются к двум точкам цепи, не разрывая ее.
3. Измерение сопротивления (проверка резистора или лампочки)
Убедитесь, что измеряемый элемент НЕ находится под напряжением! Выньте вилку из розетки, вытащите батарейку. Установите переключатель в сектор Ω на подходящий предел (начинайте с самого большого). Прикоснитесь щупами к выводам резистора. Если на дисплее «1» или «OL» — сопротивление слишком велико для выбранного предела, уменьшите его.
4. Прозвонка цепи (поиск обрыва)
Переведите переключатель в режим прозвонки (значок диода/звука). Прикоснитесь щупами к концам провода. Если провод цел, раздастся звуковой сигнал, а на дисплее будет близкое к нулю значение. Если сигнала нет — в проводе обрыв.
5. Измерение силы тока (самая коварная операция)
Здесь главное правило: мультиметр включается в РАЗРЫВ цепи ПОСЛЕДОВАТЕЛЬНО с нагрузкой. Это значит, что нужно физически разорвать цепь (например, отсоединить провод от клеммы аккумулятора) и подключить щупы мультиметра так, чтобы весь ток пошел ЧЕРЕЗ прибор. Сначала убедитесь, что красный щуп переставлен в гнездо 10A, а переключатель стоит в положении 10A DCA. Ошибка на этом этапе — самая частая причина выхода мультиметров из строя.
FAQ: Часто задаваемые вопросы
Что означают символы на дисплее?
«OL» или «1» — Overload (перегрузка). Значение превышает выбранный предел. «-» — обратная полярность при измерении постоянного напряжения. Значок батарейки — пора менять батарейку в самом мультиметре.
Какой мультиметр купить новичку?
Лучше начать с недорогой, но надежной модели с автоматическим выбором предела измерений (Auto Range). Это избавит от путаницы с диапазонами. Бренды вроде DT830B, Mastech — отличный выбор для старта.
Можно ли измерить мультиметром напряжение в автомобиле?
Да, конечно. Установите режим DCV 20В и измерьте напряжение на клеммах аккумулятора при заглушенном двигателе. Норма — 12.6В. При работающем двигателе — 13.8-14.5В.
Почему при прозвонке дисплей показывает не ноль, а, например, 0.4?
Это сопротивление самих щупов и проводов, а также контактного сопротивления. Это нормально. Главный критерий — звуковой сигнал.
Мультиметр — это ключ к пониманию мира электроники. Не бойтесь экспериментировать (в безопасных пределах), и этот прибор станет вашим незаменимым помощником в доме, гараже или мастерской.
