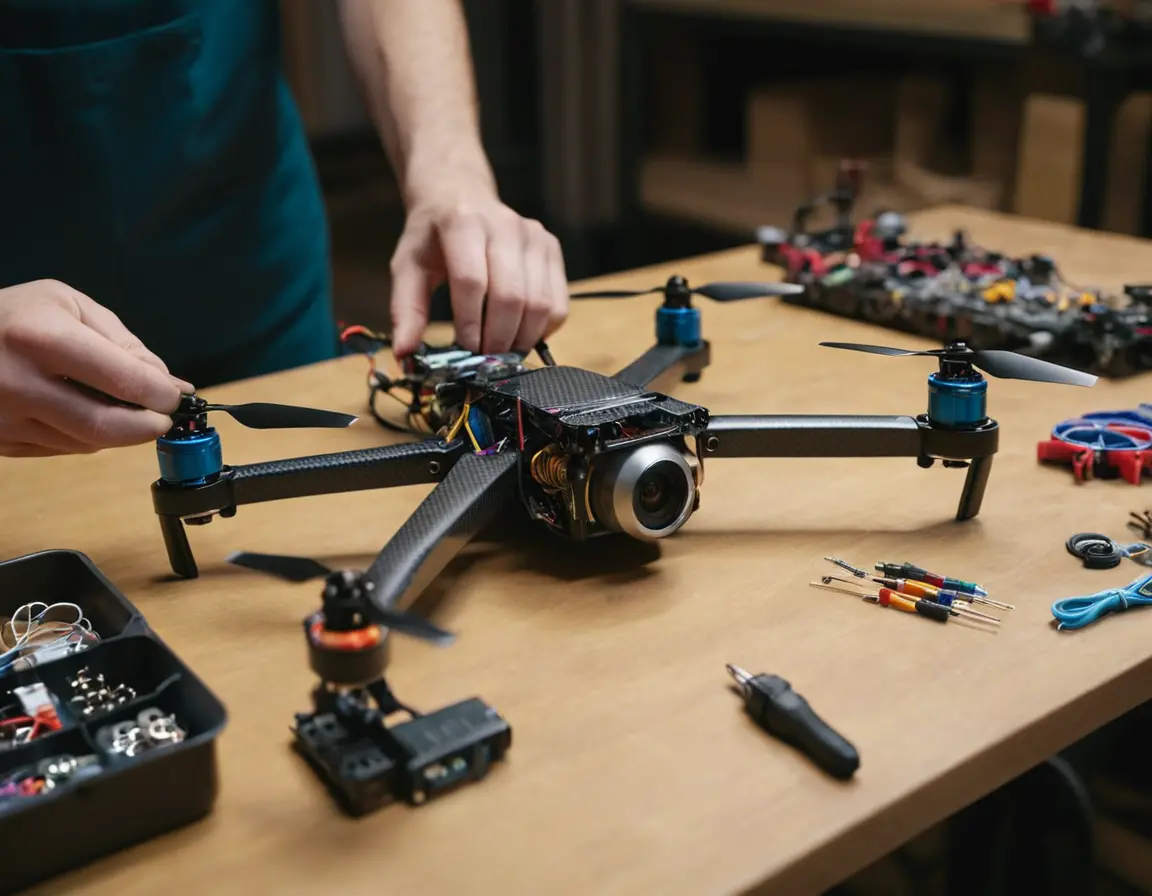

Сборка FPV дрона: от деталей до первого полёта. Полное руководство для начинающих

Сборка FPV дрона — это не просто технический процесс, а настоящее творчество, где вы становитесь конструктором, инженером и пилотом одновременно. Это путь от коробки с компонентами до уникального летательного аппарата, который будет откликаться на каждое движение стика. В этом руководстве мы разберём каждый шаг, от выбора компонентов до настройки и первого взлёта, чтобы даже новичок смог собрать свой первый гоночный или фристайл дрон.

Почему сборка, а не готовый дрон?

Покупка готового BNF (Bind-N-Fly) дрона кажется простым решением, но сборка своими руками даёт неоспоримые преимущества. Вы глубоко понимаете устройство своего аппарата, что критически важно для ремонта после аварий (а они неизбежны). Вы можете подобрать каждый компонент под свои задачи: гоночная скорость, плавность фристайла или долгий полёт. Наконец, это ни с чем не сравнимое чувство, когда собранная вами машина отрывается от земли.

Ключевые компоненты FPV дрона

Любой FPV дрон состоит из нескольких обязательных модулей. Давайте разберём каждый из них.

Рама (Frame)

Это скелет дрона. От её прочности, веса и геометрии зависят полётные характеристики. Для начала выбирайте популярные 5-дюймовые рамы из углеродного волокна — это золотой стандарт. Обращайте внимание на толщину пластин (чаще 4-5 мм) и конструкцию защиты винтов.

Полётный контроллер (Flight Controller, FC) и ESC

Мозг и нервная система дрона. FC обрабатывает сигналы с пульта и датчиков, управляя моторами. ESC (Electronic Speed Controller) — это регуляторы скорости, которые переводят команды FC в мощность для моторов. Сегодня чаще всего используют 4-in-1 ESC — одну плату на четыре мотора, что экономит место и вес.

Моторы и пропеллеры

Сердце дрона. Для 5-дюймового дрона типичны моторы размером 2306 или 2207 с kV (оборотов на вольт) в районе 1700-2500. Чем выше kV, тем выше максимальные обороты, но и потребление энергии. Пропеллеры подбираются под моторы и стиль полёта. Универсальный старт — трёхлопастные пропы 5.1 дюйма.

FPV система: камера и видеопередатчик (VTX)

Ваши глаза в полёте. FPV камера передаёт аналоговый или цифровой (DJI, HDZero, Walksnail) сигнал на видеопередатчик, который вещает его на ваши очки. Ключевые параметры: угол обзора камеры (обычно 120-170°) и мощность VTX (до 1200 мВт).

Приёмник (Receiver) и антенны

Приёмник (RX) получает команды с вашего пульта управления. Сегодня стандарт — протоколы с минимальной задержкой: ExpressLRS, Crossfire, Tracer. Не экономьте на антеннах — от их расположения и качества зависит дальность и надёжность связи.

Аккумулятор (LiPo)

Источник энергии. Для 5-дюймовых дронов используют батареи 4S (14.8V) или 6S (22.2V) с ёмкостью 1300-1500 мАч. 6S даёт больше мощности, но требует моторов с меньшим kV.

Пошаговый процесс сборки

1. Подготовка рамы. Прикрутите стойки, установите мягкие демпферы для FC если они идут в комплекте.
2. Пайка силовой части. Самый ответственный этап. К силовой плате (PDB) или к ESC припаиваются провода от разъёма аккумулятора (XT60) и моторов. Внимание: соблюдайте полярность!
3. Установка FC и ESC. Соедините их между собой через разъёмы или пайкой. Закрепите FC на демпферах для защиты от вибраций.
4. Монтаж моторов. Прикрутите моторы к лучам рамы. Провода аккуратно проведите по лучам и припаяйте к ESC.
5. Установка FPV системы. Закрепите камеру, подключите её к VTX. VTX подключите к FC для управления мощностью с пульта и к источнику питания. Выведите антенну VTX наружу.
6. Подключение приёмника. Припаяйте провода приёмника к соответствующим портам на FC (SBUS, CRSF и т.д.). Закрепите антенны приёмника.
7. Окончательная сборка. Аккуратно уложите все провода, используя стяжки. Закройте раму верхней пластиной, защитив компоненты.

Настройка в Betaflight

После сборки «железа» начинается настройка «софта». Подключите дрон к компьютеру через USB.

• Прошивка: При необходимости обновите прошивку FC на последнюю стабильную версию.
• Порты: Настройте, какие UART порты за что отвечают (приёмник, VTX управление).
• Конфигурация: Выберите тип дрона (квадрокоптер), протокол приёмника, проверьте направление вращения моторов.
• Моторы: В меню Motors, сняв пропеллеры, проверьте работу каждого мотора и его направление вращения.
• PID и фильтры: Для начала используйте заводские предустановки (presets) под ваш стиль полёта.
• OSD: Настройте экранное меню (OSD), выведя туда напряжение батареи, время полёта, RSSI сигнала.

Первый полёт и калибровка

Перед полётом на улице проверьте всё в безопасных условиях:

1. Наденьте все пропеллеры, убедившись, что они закручены правильно (моторы вращаются в нужную сторону).
2. Включите дрон, очки и пульт. Проверьте видеосигнал и управление.
3. Сначала оторвитесь на 20-30 см в режиме Angle (стабилизации), проверьте реакцию на крен и тангаж.
4. После первых полётов может потребоваться тонкая настройка PID-коэффициентов для идеальной отзывчивости.

FAQ: Часто задаваемые вопросы

Сколько стоит собрать FPV дрон с нуля?

Бюджетная, но полноценная сборка на 5-дюймовой раме обойдётся примерно в 25-35 тысяч рублей без учёта очков и пульта. Цена сильно зависит от выбора компонентов (особенно FPV системы — аналог vs. цифра).

Сложно ли научиться паять?

Паять для дронов — базовый навык. Освоить его можно за несколько часов. Начните с тренировочной платы. Вам понадобится хороший паяльник (60-80 Вт) с тонким жалом, флюс и припой.

Что важнее для первой сборки: мощность или надёжность?

Однозначно надёжность и ремонтопригодность. Выбирайте проверенные, популярные компоненты с хорошей поддержкой сообщества. Супер-мощный дрон, который постоянно ломается, отобьёт всё желание летать.

Можно ли обойтись без компьютера для настройки?

Нет. Настройка в программе Betaflight (или аналогичной) — обязательный этап. Без неё дрон просто не взлетит или будет неуправляем.

Сколько времени занимает первая сборка?

У новичка, с учётом изучения материалов и аккуратной пайки, на это может уйти 10-20 часов, разбитых на несколько дней. Не торопитесь, спешка ведёт к ошибкам.
