Собрать собственный станок с числовым программным управлением — это не просто хобби, а настоящий вызов для инженерной мысли. Я сам прошел этот путь от чертежей на салфетке до точной резки фанеры и алюминия, и в этом руководстве поделюсь всем, что узнал на практике, чтобы вы избежали моих ошибок и получили рабочий инструмент.

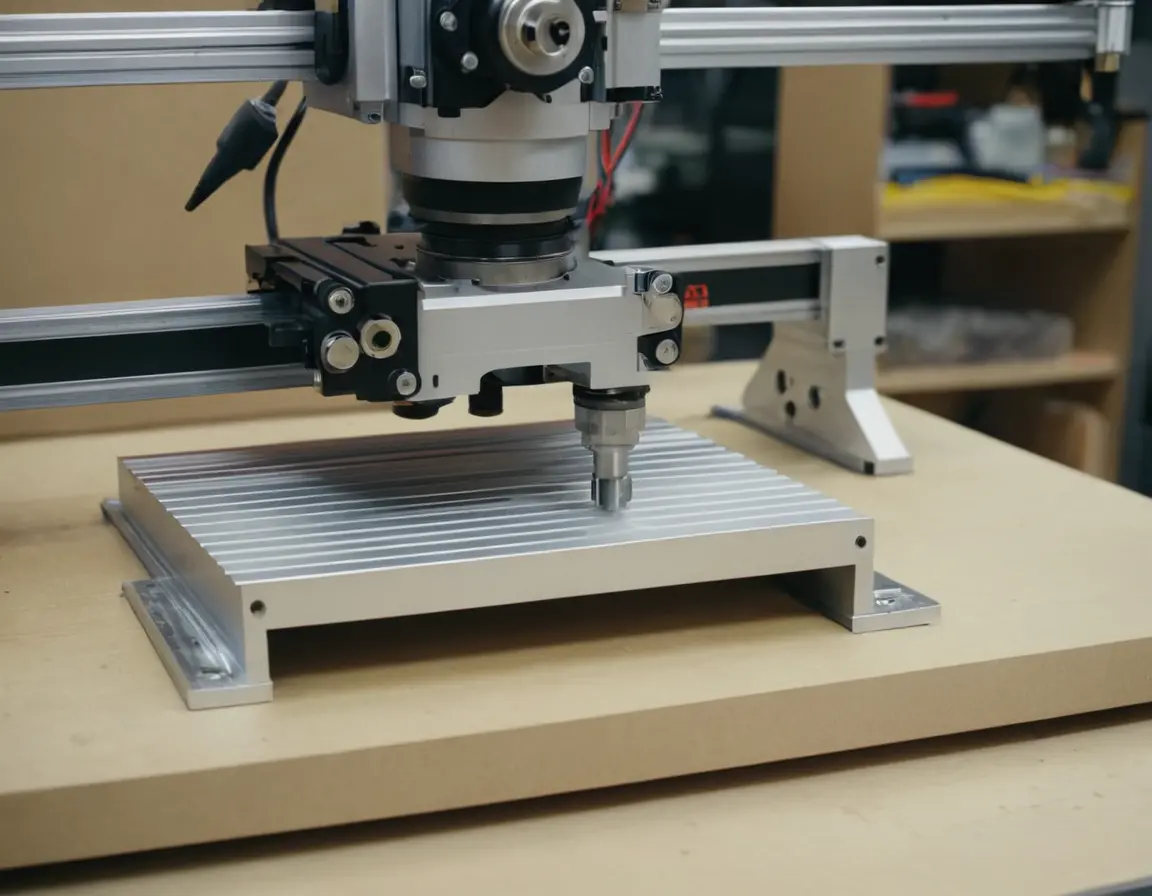

\n\nЧто такое \"чпу станок своими руками\" и почему это нужно?
\nПо сути, это создание автоматизированного станка для резки, гравировки или фрезеровки с нуля. Зачем? Покупка заводского — дорого, а самодельный дает полный контроль, глубокое понимание механики и электроники, и, что важно, невероятное чувство удовлетворения. Это мост между цифровым моделированием и физическим миром.
\n\nВажный факт: Современные контроллеры (вроде Arduino с GRBL) и доступные шаговые двигатели сделали создание ЧПУ для хобби и малого бизнеса реальным. Это уже не удел крупных заводов.
Критерии выбора подхода к сборке
\nПрежде чем покупать первую направляющую, определитесь с целями. От этого зависит все: бюджет, сложность и материалы.
\n| Критерий | Вариант для новичка (дерево, пластик) | Вариант для продвинутых (алюминий, мягкая сталь) |
|---|---|---|
| Рабочая зона | 300x300 мм | 600x900 мм и более |
| Конструкция | МДФ, фанера, профильные трубы | Алюминиевый профиль (типа 2040, 3060), стальные валы |
| Привод | Шаговые двигатели NEMA 17 | Шаговые двигатели NEMA 23, закрытые контуры |
| Направляющие | Цилиндрические валы (прокат) | Профильные рельсы (Hiwin или аналоги) |
| Винт передачи | Ремень GT2 или трапецеидальный винт | Шарико-винтовая пара (Ball Screw) |
| Стоимость (без шпинделя) | 25 000 - 50 000 руб. | от 80 000 руб. и выше |
Топ-3 популярных конструктивных решения
\nДавайте рассмотрим три проверенных архитектуры, которые доминируют в сообществе.
\n\n1. ЧПУ на основе алюминиевого профиля (OpenBuilds / V-Slot)
\nСамый популярный и модульный вариант. Профиль (например, 20x40 или 20x80) служит и несущей конструкцией, и направляющей для специальных кареток с V-образными роликами. Собирается как конструктор.
\nЭкспертный совет: Для серьезных нагрузок берите профиль с толщиной стенки от 3 мм. Тонкостенный (1.5-2 мм) будет вибрировать и снизит точность.
2. Стальной портал на круглых валах
\nКлассика. Станина из профильной трубы, а перемещение по полированным стальным валам на линейных подшипниках (например, SBR16). Очень жесткая и надежная конструкция, но требует точной сварки и обработки.
\n\n3. ЧПУ из фанеры (MPCNC, LowRider)
\nБюджетный и образовательный вариант. Несущие части и кронштейны вырезаются из многослойной фанеры на другом ЧПУ или лазерном станке. Удивительно, но при грамотном расчете такая машина может хорошо работать с деревом и пластиком.
\n\nДетальное 10-балльное сравнение
\nЧтобы выбор был осознанным, сравним ключевые аспекты двух основных подходов.
\n| Параметр (1-10 баллов) | Алюминиевый профиль + V-ролики | Стальная рама + круглые валы |
|---|---|---|
| Простота сборки | 9 (конструктор) | 6 (требует сварки/сверловки) |
| Модульность | 10 (легко переделать) | 4 (конструкция фиксирована) |
| Жесткость | 7 | 9 |
| Точность | 8 (зависит от сборки) | 8 (зависит от качества валов) |
| Стоимость комплектующих | 7 | 6 (часто дешевле, но нужны станки) |
| Потенциал для апгрейда | 10 | 5 |
| Виброустойчивость | 7 | 8 |
| Скорость сборки | 9 | 5 |
| Доступность деталей | 8 (много на маркетплейсах) | 9 (в любой металлобазе) |
| Общий итог для хобби/старта | 8.5 | 6.9 |
Мой личный выбор и почему
\nЯ начал с фанерного MPCNC, но быстро уперся в его ограничения. Мой текущий основной станок, на котором делаю заказы уже два года, — это гибрид. Я взял за основу алюминиевый профиль 3060 для станины и портала, но для оси X (самой нагруженной) использовал профильные рельсы Hiwin 15мм. Привод — шарико-винтовые пары по всем осям и шаговики NEMA 23.
\nПочему так? Профиль дал мне скорость и простоту сборки, а рельсы и ШВП — ту точность и отсутствие люфта, которые критичны для обработки алюминия. Это был оптимальный баланс цены и качества.
\n\nРуководство по реализации: от коробки с деталями до первой гравировки
\n- \n
- Проектирование в CAD. Не пропускайте этот этап! Нарисуйте каждую деталь в Fusion 360 или FreeCAD. Это выявит проблемы до покупки железа. Вот пример простейшей команды для проверки размера в G-коде (программа для гравировки круга):\n
\nG21 ; Метрическая система\nG90 ; Абсолютные координаты\nG1 Z5 F500 ; Поднять инструмент\nG1 X0 Y0 F2000 ; Начало в нуле\nG1 Z-0.5 F200 ; Опустить резец\nG2 X0 Y0 I10 J0 F1000 ; Резьба по кругу радиусом 10мм\nG1 Z5 F500 ; Снова поднять\nM30 ; Конец программы\n
\n - Закупка комплектующих. Основной список: профиль/трубы, направляющие, винты/ремни, шаговые двигатели, драйверы (TMC2209 — отличный выбор), контроллер (Arduino Uno + CNC Shield), блок питания, концевые выключатели. \n
- Механическая сборка. Собирайте на ровной поверхности. Используйте угольники. Первым делом добейтесь параллельности направляющих — это основа точности. \n
- Электромонтаж. Подключите драйверы к контроллеру, контроллер к компьютеру. Настройте ток на драйверах (перегрев двигателя — частая ошибка!). \n
- Программная настройка. Прошейте Arduino прошивкой GRBL. Настройте ключевые параметры в программе-отправителе (я использую Universal Gcode Sender или Candle): шаги на миллиметр, скорость, ускорение. \n
- Калибровка. Запустите простую программу (квадрат 100x100мм) и штангенциркулем проверьте фактические размеры. Внесите поправки в настройки шагов/мм. \n
- Первый запуск. Начните с мягкого материала (воск, пенопласт) и простого контура. Только потом переходите к фанере и алюминию. \n
История из практики: Мой первый станок на круглых валах SBR20 страдал от люфта. Я неделю искал причину в электронике, а оказалось, что стяжные хомуты на подшипниках были затянуты недостаточно. Мелочь, которая свела на нет всю точность. Всегда проверяйте механику в первую очередь!
\n\nКлючевые выводы
\n- \n
- Начните с четкого ТЗ: какие материалы, какой размер деталей, какая точность вам нужна. \n
- Для первого станка выбирайте проверенную, популярную конструкцию с большим коммьюнити (например, на основе OpenBuilds). \n
- Бюджет закладывайте с запасом 20-30% — всегда будут непредвиденные расходы (крепления, кабели, инструмент). \n
- Точность на 80% определяется качеством механики и сборки, а не электроникой. \n
- Самый ценный ресурс — это время и терпение. Не торопитесь на этапе сборки и настройки. \n
FAQ: Часто задаваемые вопросы
\nСколько времени уйдет на сборку первого ЧПУ?
При наличии всех деталей и базовых навыков — от двух полных выходных до месяца вечерней работы, в зависимости от сложности.
Можно ли обойтись без станков для изготовления деталей?
Да, если выбрать конструкцию из готового алюминиевого профиля, который режется ручной ножовкой по металлу и сверлится обычной дрелью.
Какой минимальный бюджет на 2025 год?
Для рабочего станка по дереву/пластику с зоной 300x300мм — от 35 000 рублей с учетом простого китайского шпинделя. Без шпинделя — от 25 000 руб.
Где искать актуальные чертежи и обсуждения?
Русскоязычные форумы (cncclub.ru, mysku.ru), англоязычные ресурсы (OpenBuilds.com, YouTube-каналы James Dean Designs, Further Fabrication).
